XB-TM-V-101형-동관시계방전자유한공사

▍시방부품 번호：XB-TM-V-101형

제품 이름: 감지 스위치 정격 전류: 0.1A 0.3A 정격 전압: 12V 24V DC 패브릭 기능: 자동 재설정

절연 저항: 100Mº 접촉 저항: 30º 내전압: 100V 단자 도금: 황동 은 도금

용접선 핀: 2pin 수명: 100000회 작동 강도: 0.4±0.2N 회로 원리: 상시 켜기 상시 닫기

3D 파일 및 도면

3D 파일XB-TM-V-101 명세서XB-TM-V-101A规格书 3D 파일XB-TM-V-101 명세서XB-TM-V-101A规格书 3D 파일XB-TM-V-101 명세서XB-TM-V-101A规格书 3D 파일XB-TM-V-101 명세서XB-TM-V-101A规格书 3D 파일XB-TM-V-101 명세서XB-TM-V-101A规格书

제품 ID	제품 이미지	제품 설명	제품 코드	생산 현황	배송 주기	총 품목 중량	MPQ	MOQ	생산 중	경쟁력 있는 구매	작업

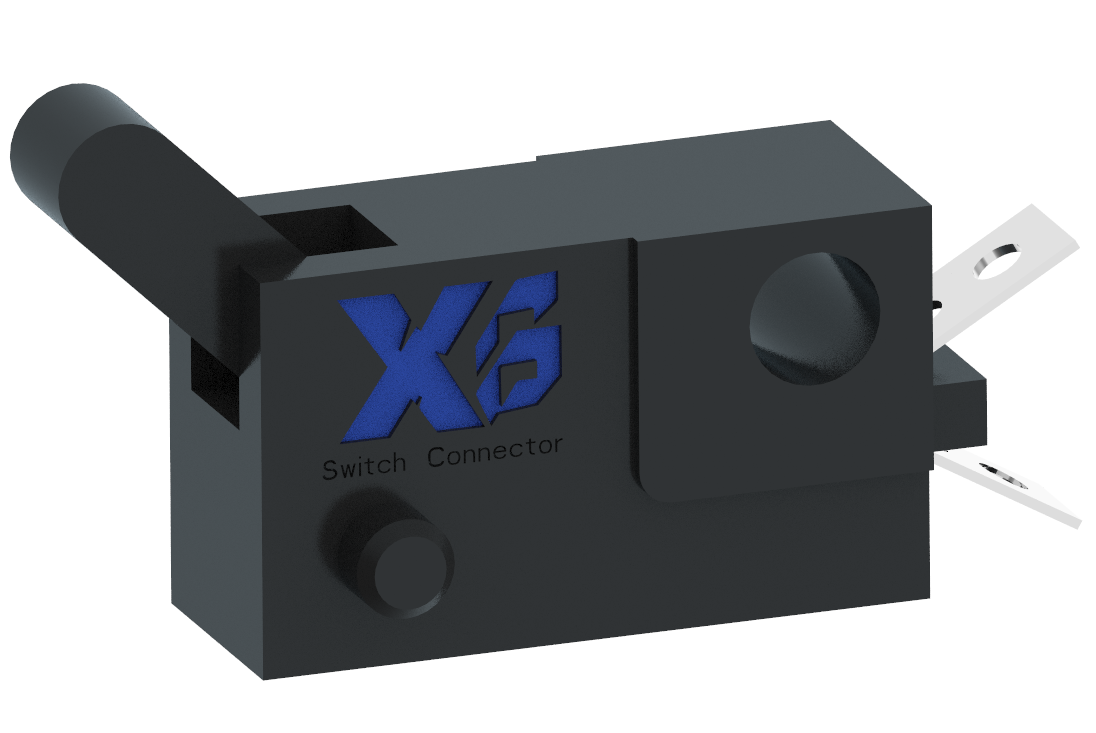

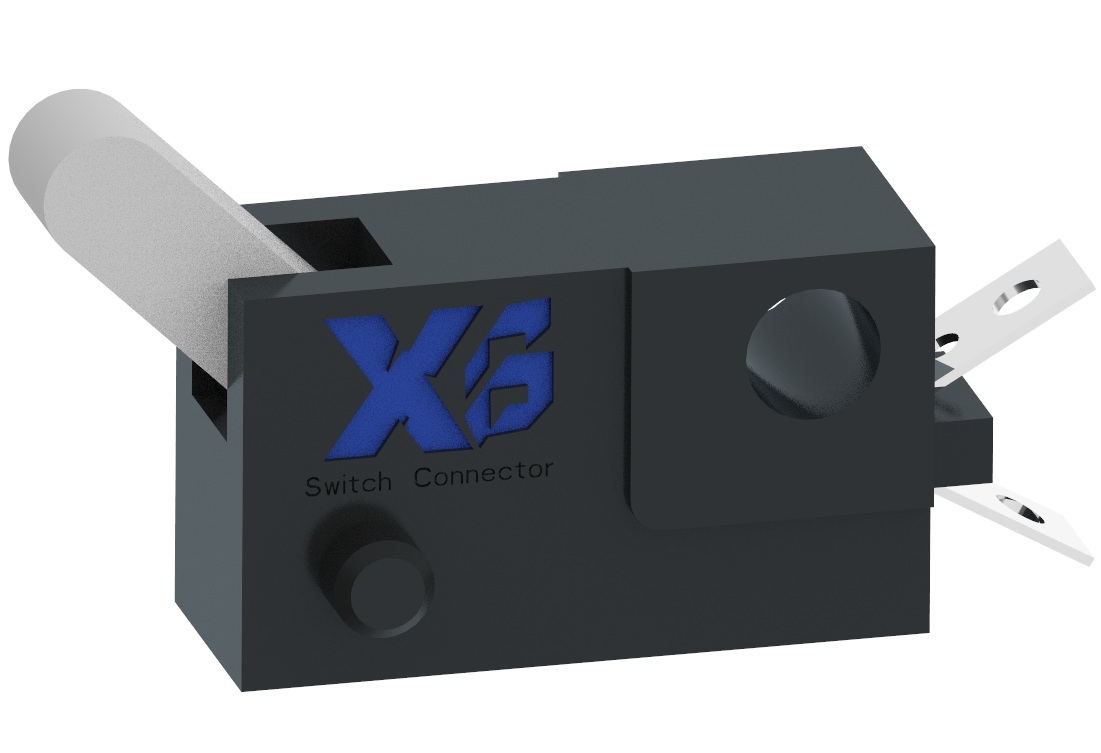

XB-TM-V-101 3D 그림		감지 스위치 양발 상시 켜짐 상시 끄기 / 양발 미니 터치 스위치 / 리셋 마이크로스위치 상시 켜짐 상시 끄기		정상	4~7일	0.000	500	2000	10000	호환성재계 순위	찾다
XB-TM-V-101-X 유형 3D 그림		감지 스위치 2발 상시 켜짐 상시 끄기 / 2발 미니 터치 스위치 / 미니 마이크로스위치 상시 켜짐 상시 끄기		정상	4~7일	0.2그램	1000	3000	10000	호환성재계 순위	찾다

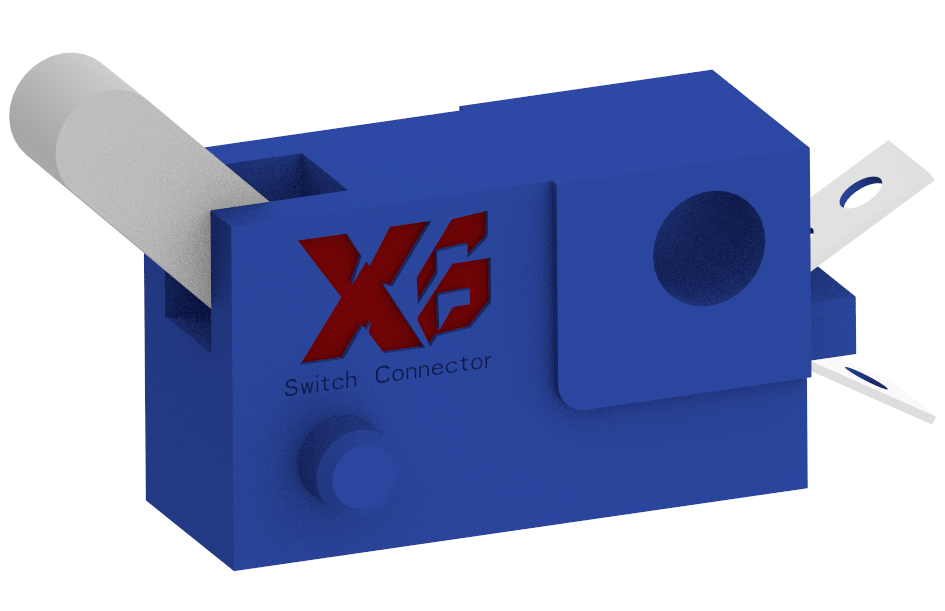

XB-TM-V-101-XX 3D 그림		파란색 감지 스위치 양발 상시 켜기 상시 닫기 / 미니 파란색 리셋 마이크로스위치 / 소형 탐지 스위치 파란색 2발		정상	4~7일	0.2그램	1000	3000	10000	호환성재계 순위	찾다

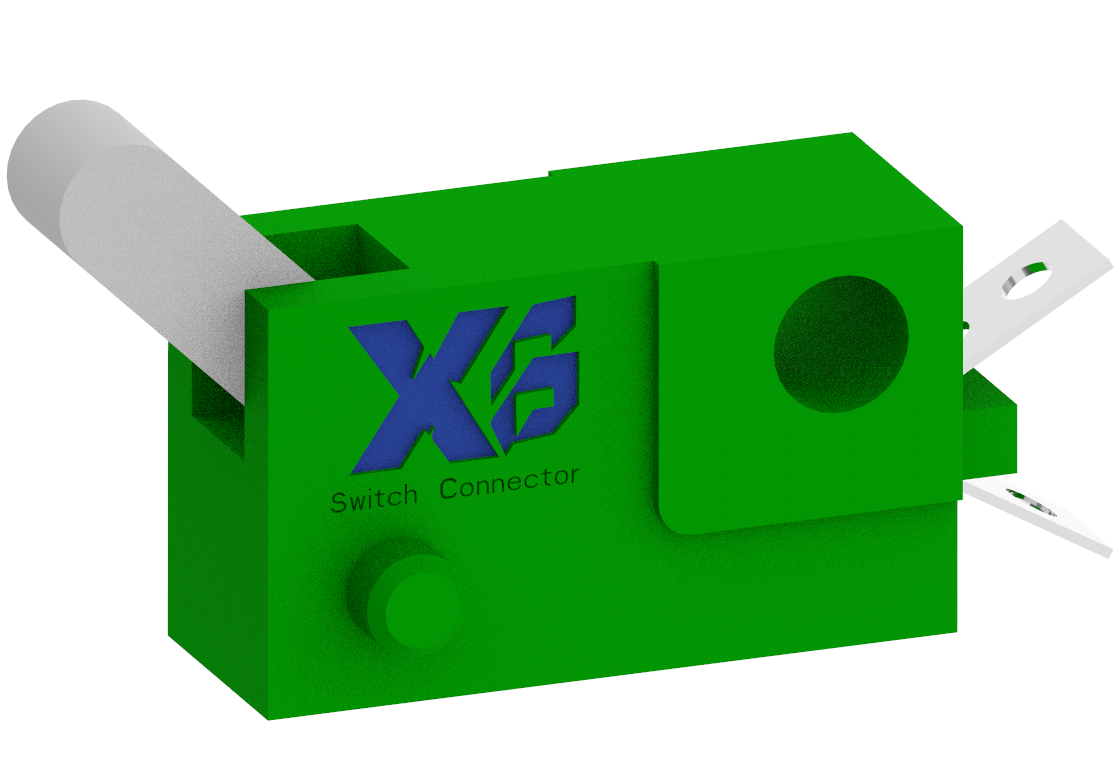

XB-TM-V-101-XXX 3D 그림		녹색 감지 스위치 양발 상시 켜기 상시 닫기 / 미니 녹색 리셋 마이크로 스위치 / 소형 탐지 스위치 녹색 2발		정상	4~7일	0.2그램	1000	3000	10000	호환성재계 순위	찾다

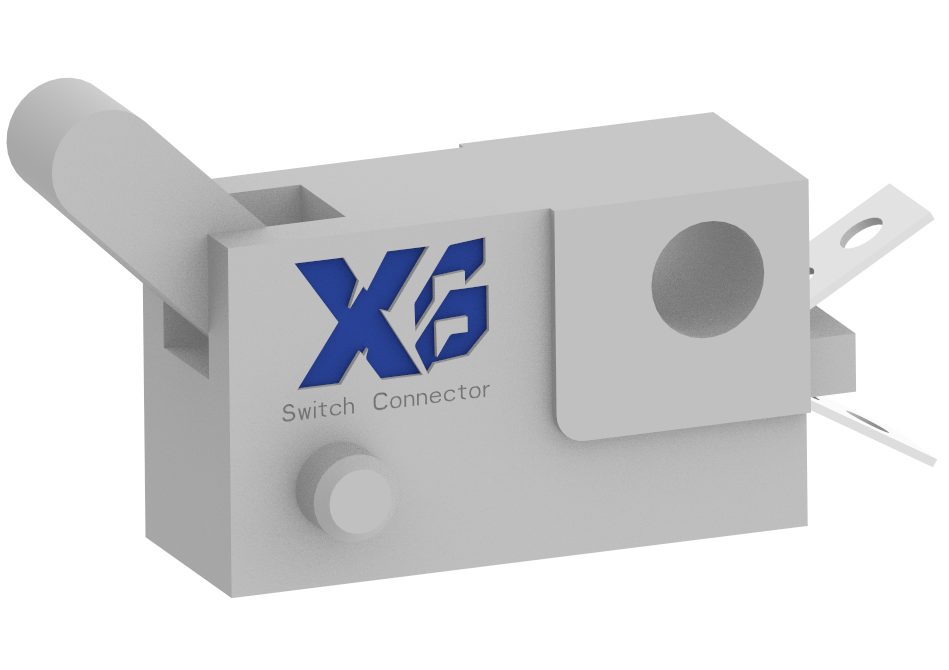

XB-TM-V-101-XXXX 3D 그림		체크 스위치 흰색 양발 상시 켜짐 상시 끄기 / 2발 미니 터치 스위치 상시 켜짐 상시 끄기 / 흰색 미동 스위치 상시 켜짐 상시 끄기		정상	4~7일	0.2그램	1000	3000	10000	호환성재계 순위	찾다

제품 재료	1.Keystake	NYLON
	2.cover	NYLON
	3.Base	NYLON
	4. Contact spring	Phosphor Bronze Plating silver
	5.Terminal	Brass Plating silver

	사용 온도 범위	-40℃ to 85℃
	최대 정격 (저항 부하)	0.1A 30V DC
	최소 정격 (저항 부하)	오십μA 3V DC

전기 성능	내전압	100V AC for 1 minute
	절연 저항	100MΩ min. 100V DC
	접촉 저항(초기/수명 후)	1Ω max./2Ω max.

내구성	무부하 수명	50,000 cycles 2Ω max.
	로드 수명(최대 정격 로드)	50,000 cycles 2Ω max.

내구성	내한성	-40℃ 500h
	내열성	85℃ 500h
	내습성	60℃, 90 to 95%RH 500h

용접 조건
자동 용접 시	예열 온도	100℃max.
	예열 온도 시간	60s max.
	용접 온도	255±5℃
	용접 스며들기 시간	5±1s

손 용접 시	용접 온도	350±5℃
	용접 시간	5s max.
