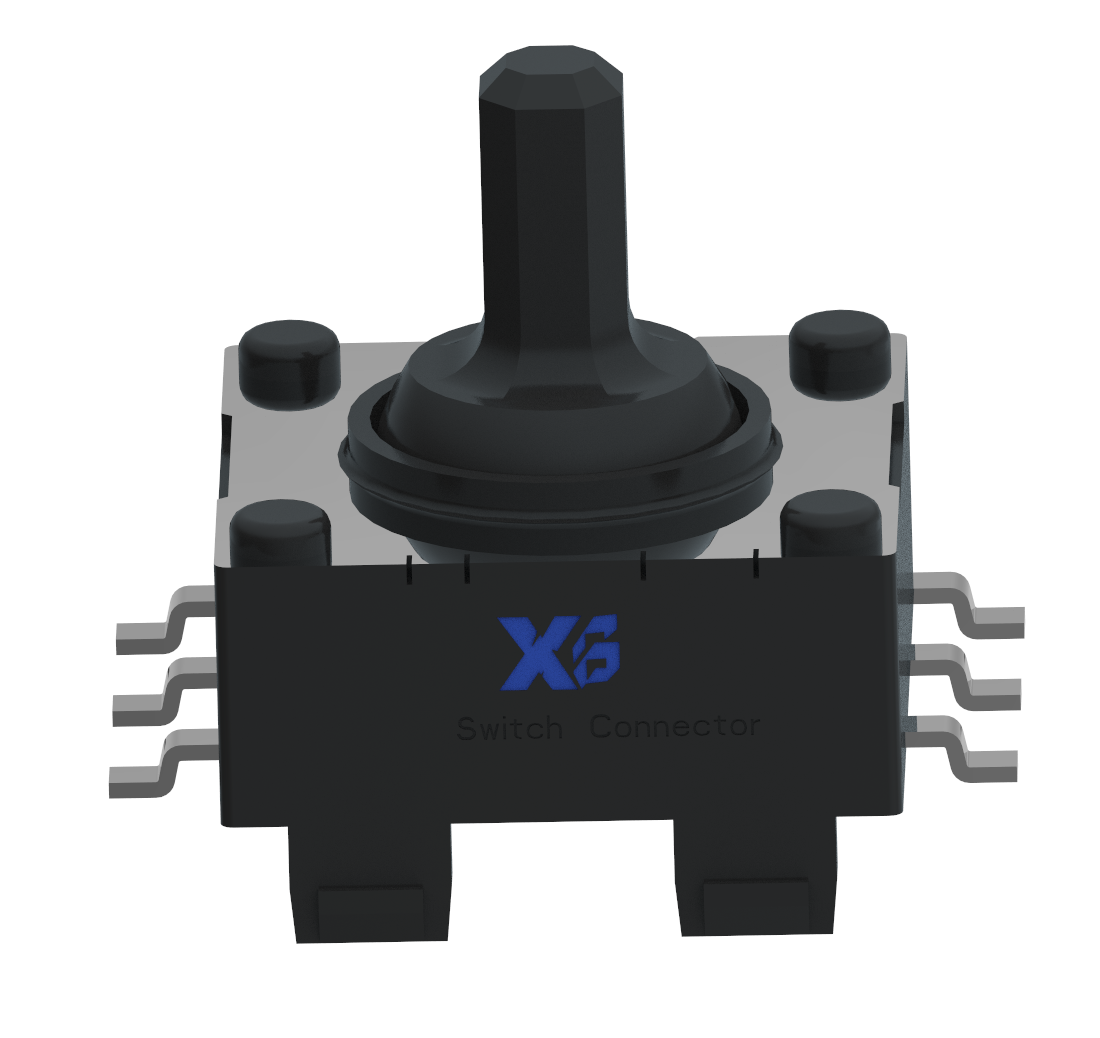

XB-TM-WX-1014 모델-동관시계방전자유한공사

▍시방부품 번호：XB-TM-WX-1014 모델

제품명: 다기능 5방향 스위치 정격 전류: 0.5A 정격 전압: 12V 스위치 기능: 상하좌우 가운데 키

작동 강도: 250gf±50gf 작동 여정: 0.2±0.5mm 수명: 50000회 방수 등급: IP50

설치 방법: 패치 핀: 6PIN 폼 팩터: 12.4*12.4*12.5mm 제품 인증: ROHS

3D 파일 및 도면

3D 파일XB-TM-WX-1204 명세서XB-TM-WX-1204-

제품 ID	제품 이미지	제품 설명	제품 코드	생산 현황	배송 주기	총 품목 중량	MPQ	MOQ	생산 중	경쟁력 있는 구매	작업
XB-TM-WX-1014 모델 3D 그림		XB-TM-WX-1014 다기능 5방향 스위치/5방향 터치 스위치/5방향 키 스위치/5가지 스위치		정상	4~7일	0.5	1000	50000	10000	호환성재계 순위	찾다

제품 재료	1.Keystake	PA46
	2.cover	SUS
	3.Spring	SUS
	4.Base	PA46
	5.Contact	F.ag/Brass Plating silver
	6.Terminal	Brass Plating silver

	사용 온도 범위	-40℃ to 85℃
	최대 정격 (저항 부하)	10mA 5V DC
	최소 정격 (저항 부하)	오십μA 3V DC

전기 성능	내전압	100V AC for 1 minute
	절연 저항	100MΩ min. 100V DC

내구성	무부하 수명	100,000 cycles(10mA 5V DC)
	부하 수명	100,000 cycles

내구성	내한성	-40±2℃ for 96h
	내열성	85 ±2℃ for 96h
	내습성	40±2℃, 90 to 95%RH for 96h

용접 조건
회류 용접 시
1. 가열 방식	원적외선 가열의 상하 가열 방식
2. 온도 측정 방식용	φ0.1φ0.2 CA(K) 또는 CC(T) 측정 위치는 용접 연결부(동박면) 측정 고정 방식으로 내열 테이프를 사용합니다.
3. 온도 분포

(1) 상기 조건은 인쇄회로판의 영부품 표면의 온도이다.회로판의 재질, 크기, 두께 등에 따라 회로판의 온도와 스위치 표면의 온도는 크게 다르므로 스위치 표면의 온도에 대해서도 상기 조건에서 사용하시기 바랍니다.
(2) 스티커 용접조의 종류에 따라 조건에 따라 결과가 다르므로 사전에 충분히 확인한 후에 사용하십시오.

손 용접 시	용접 온도	350±5℃
	용접 시간	3s max.
	용접 횟수	1 time
