3D文件XB-TM-WX-1204L 规格书 XB-TM-WX-1204L
技术图纸XB-TM-WX-1204L

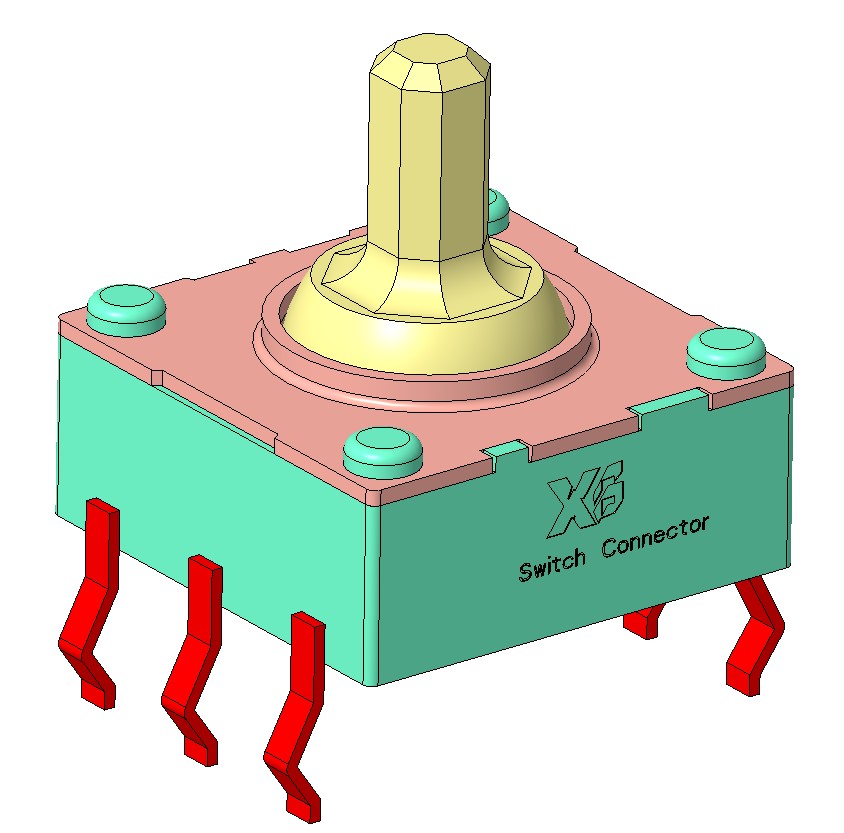

▍溪榜料号：XB-TM-WX-1204L

产品类型：五向开关额定电流：0.1A 0.5A 额定电压:12V 30VDC 耐电压:250 V DC

接触电阻:30mΩ 绝缘电阻:100MΩ 寿命测试:50000次工作温度-40℃±85℃

塑胶材质:PA66/POM 端子材质:黄铜镀银工作温度:-40℃±85℃ 产品符合:ROHS

3D文件下载和技术图纸下载

产品编号	产品图片	产品描述	在产状态	出货周期	商品毛重	MPQ	MOQ	生产在途	竞品购买	操作
XB-TM-WX-1204L 3D 查看图纸		多功能五向开关/五向轻触开关12.4810mm/柄高10/11.5H五向开关/五项开关	正常	4~7天	0.5	1000	50000	10000	无	技术咨询

产品材质	1.Paddle switch	PA46
	2.cover	SUS
	3.Spring	SUS
	4.Base	PA46
	5.Contact	F.ag/Brass Plating silver
	6.Terminal	Brass Plating silver

	使用温度范围	-25 ℃ to 85 ℃
	最大额定(电阻负载)	10mA 5V DC
	最小额定(电阻负载)	50μA 3V DC

电性能	耐电压	250V AC for 1 minute
	绝缘电阻	30MΩ min. 250V DC

耐久性能	无负载寿命	50,000 cycles(10mA 5V DC)
	负载寿命	50,000 cycles

耐环境性能	耐寒性能	-40±2℃ for 96h
	耐热性能	85 ±2℃ for 96h
	耐湿性能	40±2℃, 90 to 95%RH for 96h

焊接条件
回流焊时
1. 加热方式	远红外线加热的上下加热方式
2. 温度测量方式用	φ0.1φ0.2的CA(K)或CC(T)测量位置在焊连接部(铜箔面)测量固定方式采用耐热胶带
3. 温度分布

(1) 上述条件,为印刷电路板的零部品表面的温度。根据电路板的材质,大小,厚度等,电路板温度和开关表面温度会有很大的不同,关于开关表面温度，也请在上述条件内使用。
(2) 根据贴面焊槽的种类,条件不同结果不同,请事先充分进行确认之后使用。

手焊接时	焊接温度	350±5℃
	焊接时间	3s max.
	焊接次数	1 time
