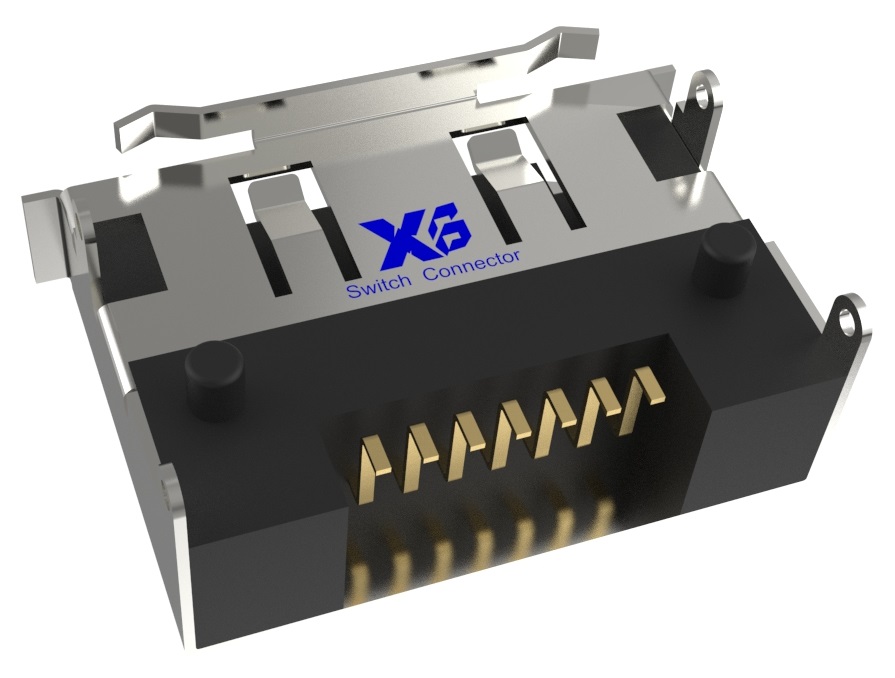

▍Numéro de matériel Xibang：XB-EST-M07-535SSERIES

Type de produit: connecteur SATA courant nominal: 1.5a Tension nominale: 5V 12V DC résistance à la tension: 500V AC

Force de branchement: 10n - 45n résistance de contact: 30m Ω Max résistance d'isolation: 100 mΩ Min durée de vie: 5000times

Matériau plastique: LCP boîtier: sus acier inoxydable / cuivre terminal placage: argent / plaqué or température de fonctionnement: - 25 ℃ ~ + 85 ℃

Méthode d'installation: plaque de soudage méthode de soudage: SMD / Dip méthode d'emballage: produit monté sur disque conforme à: ROHS

3D document et dessins

3D documentXB-EST-M07-535SSERIES CaractéristiquesSATA连接器规格书 3D documentXB-EST-M07-535SSERIES CaractéristiquesSATA连接器规格书

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-EST-M07-535SSERIES 3D Dessins		18.7 * 13.65 * 7.7mm connecteur SATA couché SMD / interface SATA horizontale SMT / prise SATA prise SMD / SATA horizontale 7pin / connecteur SATA sur le côté du disque dur / prise SATA pour ordinateur esata 7pin R / a SMT	Connecteur SATA	Normale	1 semaine - 2 semaines	0,45 G	1000 PCS / disque	30000 PCS / disque	100000	Compatibles xibang	Consult
XB-EST-M07-535SSERIES-X 3D Dessins		18.7x13.65x7.7mm prise SATA horizontale SMD / prise SATA horizontale SMT / SATA femelle horizontale SMD / SATA siège 7pin / disque dur prise latérale SATA interface 7pin / Notebook prise SATA esata 7pin R / a SMT	Connecteur SATA	Normale	1 semaine - 2 semaines	0,45 G	1000 PCS / disque	30000 PCS / disque	100000	Compatibles xibang	Consult

matériau du produit	1. Connecteur SATA	Matériel
	2.Contact	alliage de cuivre
	3.Plastique	LCP/UL94V-0
	4.Terminal	alliage de cuivre
	5. Coquille	Laiton argenté

Propriétés électriques	Courant nominal	1,5A
	Tension nominale	12 VCA
	Force d'insertion et d'extraction	10N-45N
	Résister à la tension	500 V CA
	La resistance d'isolement	100 MΩ
	Résistance de contact (initiale/après vie)	30 MΩ

Durabilité	Aucune durée de vie en charge	5000 fois
	Durée de vie (charge nominale maximale)	5000 fois

Résistance environnementale	Résistance au froid	-40 ± 2 ℃ pendant 48h
	Résistance à la chaleur	85 ± 2 ℃ pendant 48h
	Résistance à l'humidité	40±2℃, 90 à 95%HR pendant 48h

Soudabilité	Plongez les bornes à souder dans une boîte en velours à 235 °C pendant 3 ± 0,5 s avec une profondeur d'immersion minimale de 2 mm.	Plus de 95 % de la surface de la pièce immergée dans l'étain doit être bien immergée dans l'étain

Résistant à la chaleur de refusion	Préchauffage : 150°C~180°C 90±30s Chauffage 230°C 30±10s Pic de chauffage 260°CMAX : 20s~40s	L'apparence ne doit pas être endommagée, les bornes ne doivent pas être desserrées et le plastique ne doit pas être déformé.

Push des données de produit à la boîte aux lettres Dessins techniques à télécharger

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
