XB-PL5001-5PA-Dongguan xibang Electronics Co., Ltd.

| Centre de produits > Connecteur > Connecteur EC > Connecteur ec5

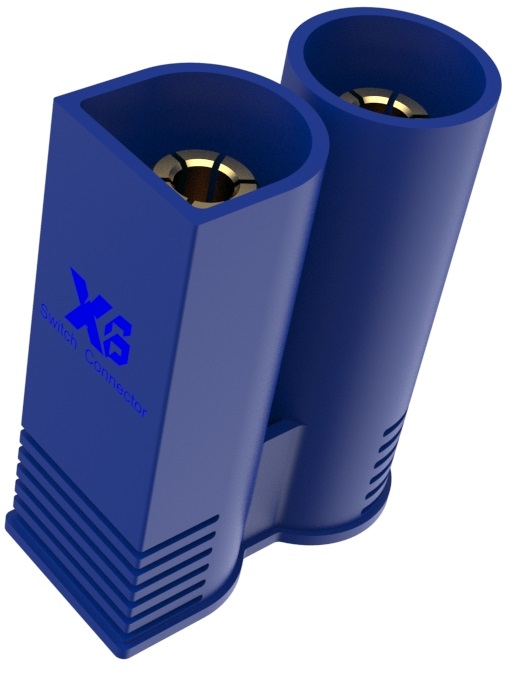

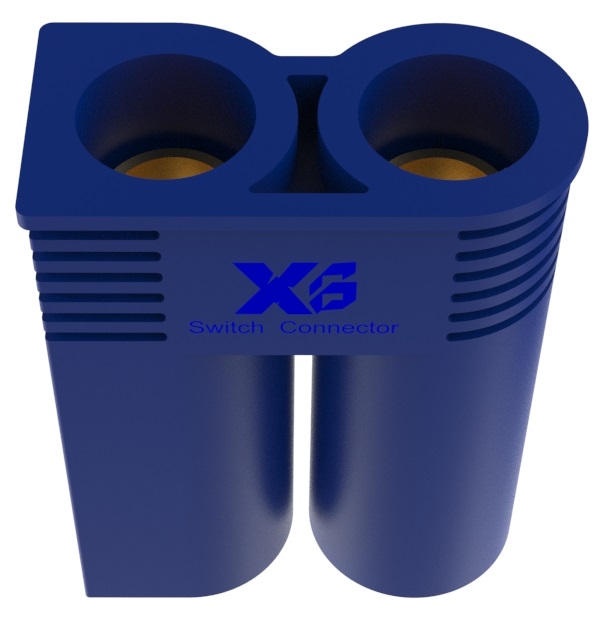

▍Numéro de matériel Xibang：XB-PL5001-5PA

Nom du produit : connecteur EC5 Courant nominal : 40 A Tension nominale : 500 V DC Tension nominale : 500 V DC Capacité de charge : 20 N ~ 50 N.

Résistance de contact : 0,4MΩ Température d'utilisation : -40°±120°C Résistance d'isolation : 2000 MΩ Durée de vie : 5000 °C Code produit : ROHS

3D document et dessins

3D documentXB-PL5001-5PA CaractéristiquesEC5 3D documentXB-PL5001-5PA CaractéristiquesEC5

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-PL5001-5PA 3D Dessins		19.8 * 25 * 9.7mm puissance de voiture ec5 mâle femelle / batterie au lithium de moule d'avion ec5 fiche / fin de ligne ec5 mâle femelle à courant élevé / nouvelle énergie connecteur ec5 à courant élevé / tête de banane ec5 mâle femelle / ligne d'alimentation ec5 mâle femelle Terminal	Ec5	Normale	5 jours / 7 jours	0,25 grammes	1000	3000	100000	Compatibles xibang	Consult
XB-PL5001-5PA 3D Dessins		19.8 * 25 * 9.7mm puissance de voiture ec5 mâle femelle / batterie au lithium de moule d'avion ec5 fiche / fin de ligne ec5 mâle femelle à courant élevé / nouvelle énergie connecteur ec5 à courant élevé / tête de banane ec5 mâle femelle / ligne d'alimentation ec5 mâle femelle Terminal	Ec5	Normale	5 jours / 7 jours	0,25 grammes	1000	3000	100000	Compatibles xibang	Consult

matériau du produit	1. Connecteur CE5	Matériel
	2.Matériel	laiton plaqué or
	3. Coque en plastique	PA6
	4.Traitement de surface	Placage or (1μ~3μ)

Propriétés électriques	Courant nominal	40A
	Tension nominale	500 V CC
	Force d'insertion et d'extraction	20N~50N
	Résister à la tension	500 V CC
	La resistance d'isolement	2000 MΩ
	Résistance de contact (initiale/après vie)	0,4 MΩ

Durabilité	Aucune durée de vie en charge	5000 fois
	Durée de vie (charge nominale maximale)	5000 fois

Performance environnementale	Température de fonctionnement	-20°C±120°C
Recommandations de câblage	AWG	Augmentation de la température 60°C
	18#	40A

Push des données de produit à la boîte aux lettres Dessins techniques à télécharger

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
