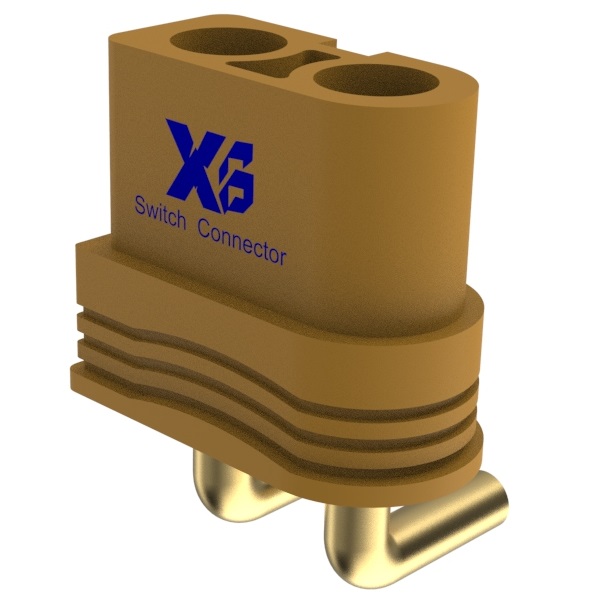

▍Xibang Material Nr.：XB-PM3515-ATX60U-F

Produktname: XT60-Stecker. Nennstrom: 30A. Nennspannung: 500 V DC. Spannung: 500 V DC. Kapazität: 18 N ~ 45 N

Kontaktwiderstand: 0.55 MΩ. Einsatztemperatur: -40 °C ± 120 °C. Isolationswiderstand: 2000 MΩ. Nutzungsdauer: 5000 °C. Produktcode: ROHS

3D Datei und Zeichnungen

3D DateiXB-PM3515-ATX60U-F SpezifikationXT60 3D DateiXB-PM3515-ATX60U-F SpezifikationXT60

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-PM3515-ATX60U-F 3D Zeichnungen		11.5.8.10.6mm Hochstrom 2PIN Batteriestecker 30A/neue Energie TX60 Stecker/Buchse/T-Typ DC Buchse Hochstrom 30A/Lithium Batterie 2P Stecker 30A/Verdrahtungsklemme 2PIN Stecker 30A/High-Power TX60 Stecker	LED	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung
XB-PM3515-ATX60U-F-X 3D Zeichnungen		11x5.8x10.6mm Verdrahtungsklemme Stecker und Stecker 2PIN/TX60 weibliche Basis gebogen Pin 2PIN/TX60 männliche Basis gebogen 2P/Hochstrom Batterie Stecker 30A/T-Typ DC weibliche Basis/T-Typ Buchse TX60	LED	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung

Produktmaterial	1.XT60-Anschluss	Material
	2.Hardware	vergoldetes Messing
	3. Kunststoffschale	PA66
	4.Oberflächenbehandlung	Vergoldung (1μ~3μ)

Elektrische Eigenschaften	Nennstrom	30A
	Nennspannung	500 VDC
	Einsteck- und Ausziehkraft	18N~45N
	Spannung standhalten	500 VDC
	Isolationswiderstand	2000 MΩ
	Schutzlevel	IP40
	Kriechstrecke	4.64 mm
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	0.55 MΩ

Haltbarkeit	Keine Lebensdauer	5000 Mal
	Lebensdauer (maximale Nennlast)	5000 Mal
Umweltleistung	Betriebstemperatur	-20°C±120°C

Verkabelungsempfehlungen:
AWG	Temperaturanstieg 60°C	Temperaturanstieg 85°C
12#	40A	45A
14#	30A	35A
