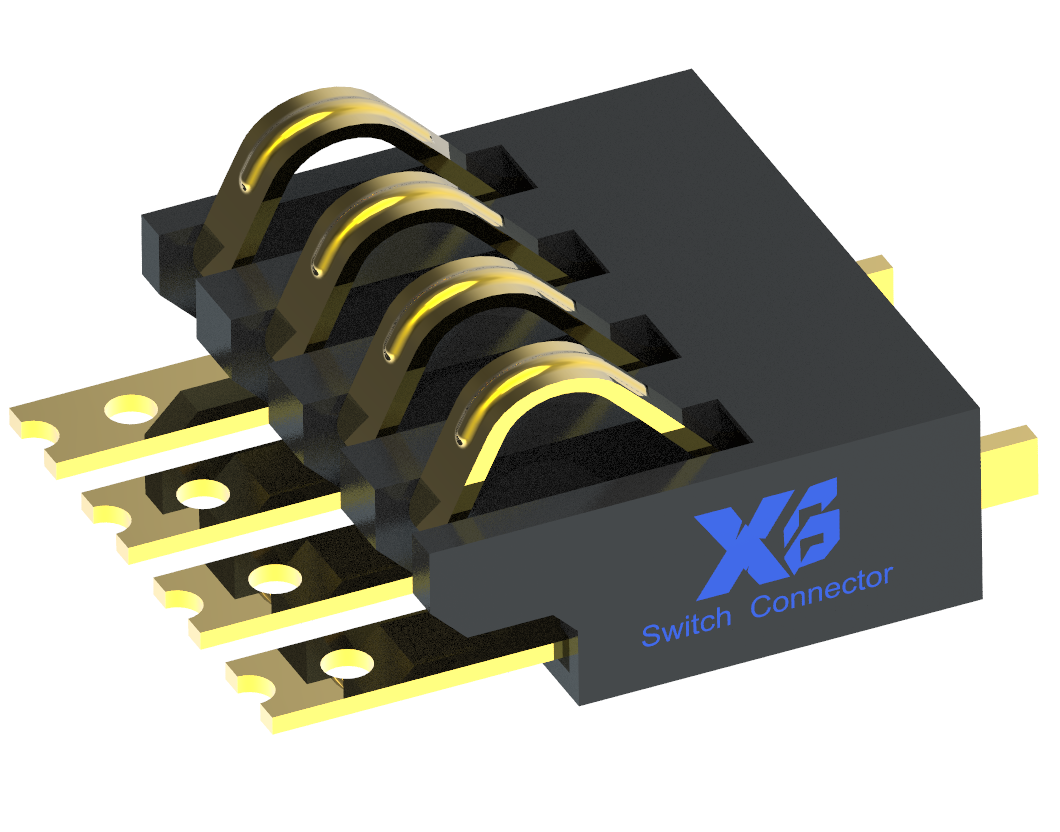

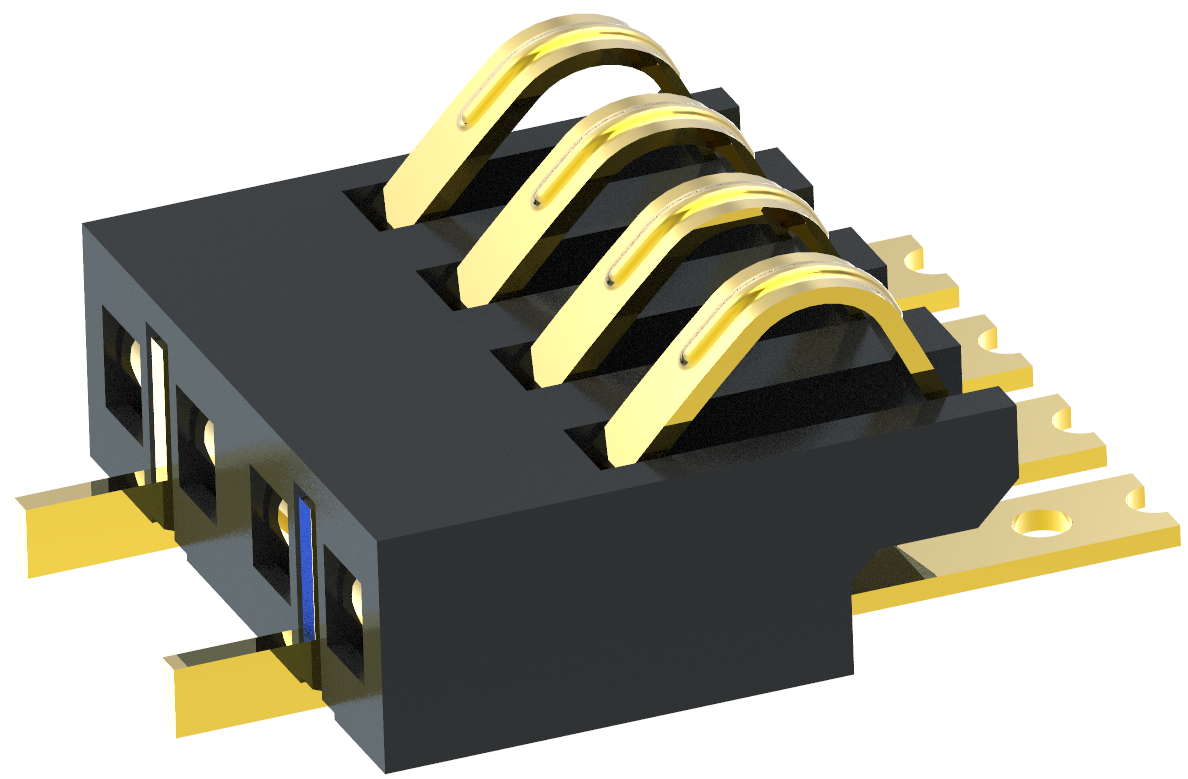

XB-BC-21-4P170-CB1.25
3D
Zeichnungen
| Name des Produktes | 1. Schrapnell Batteriesitz | Material: |
| 2. Gehäuse | LCP/PA66 UL 94-V | |
| 3. Kontakt | Messing vergoldet/Messing C2680 | |
| 5. Kunststoffteile | LCP/PA10T | |
| Nutzung der Leistung | Verwendung des Temperaturbereichs | -40℃±85℃ |
| Maximale Bemessung (resistive Last) | 3A 60V DC | |
| Minimale Nennleistung (Widerstandslast) | 1A 12V DC | |
| Elektrische Eigenschaften | Beständig gegen Spannung | 500V AC |
| Isolationswiderstand | 100M | |
| Kontaktwiderstand (Anfangs-/Nachlebensdauer) | 30m max./100m max. | |
| Haltbarkeit | Lebensdauer ohne Belastung | 5000 mal |
| Lebensdauer der Last (maximale Nennlast) | 5000 mal | |
| Projekte | Prüfbedingungen | Leistung |
| Kältetoleranz | -40°C ± 3°C 96/h | Keine Anzeichen für eine Beeinträchtigung der mechanischen und elektrischen Leistung |
| Hitzebeständigkeit | 80°C ± 2°C 96/h | |
| Feuchtigkeitsbeständigkeit | 40 °C ± 2 °C, 90 bis 95% RH 96/h | |
| Salzsprühleistung | 35 °C ± 2 °C 4 h ± 15 s | |
| Temperaturwechselexperiment: | Wenn Sie sich beispielsweise in der Umgebung des Symbols befinden, stellen Sie es nach 5 Zyklen in eine normale Umgebung und testen Sie es nach 30 Minuten. | |
|
|
||
| Thermische Prüfung des Reflow-Lötens: | Prüfbedingungen | Leistung |
|
|
Der Körper ist nicht verformt und kann mit mechanischen und elektrischen Eigenschaften zufrieden sein | |
| * Temperatur bezieht sich auf die Temperatur auf der Oberfläche der PC-Platine | ||
| * Die Dicke der PC-Platine beträgt 1,0 mm | ||
| Kein Dentintest | ||
| Zusammensetzung: Zink 96,5% Kupfer 3% Silber 0,5% | ||
| Anzahl der Reflow-Lötvorgänge: 1 | ||
