XB-TM-010-M1-RBL-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Schalter > Lichtschalter

▍Xibang Material Nr.：XB-TM-010-M1-RBL

Produktname: LED Light Touch Switch Nennstrom: 0.3A 0.5A Nennspannung: 12V 30V LED: 12V Schalter Funktion: Sofort

Betriebskraft: 250gf ± 50gf Betriebshub: 0.25 ± 0.1 mm Lebensdauer: 100000 mal Wasserdichte Qualität: IP50

Kontaktwiderstand: 30m Ω Isolationswiderstand: 100m Ω Betriebstemperatur: -40 ℃~+85 ℃ Produktzertifizierung: ROHS

3D Datei und Zeichnungen

3D DateiXB-TM-010-M1-RBL Spezifikation带灯LED开关规格书 3D DateiXB-TM-010-M1-RBL Spezifikation带灯LED开关规格书 3D DateiXB-TM-010-M1-RBL Spezifikation带灯LED开关规格书 3D DateiXB-TM-010-M1-RBL Spezifikation带灯LED开关规格书 3D DateiXB-TM-010-M1-RBL Spezifikation带灯LED开关规格书 3D DateiXB-TM-010-M1-RBL Spezifikation带灯LED开关规格书 3D DateiXB-TM-010-M1-RBL Spezifikation带灯LED开关规格书

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb

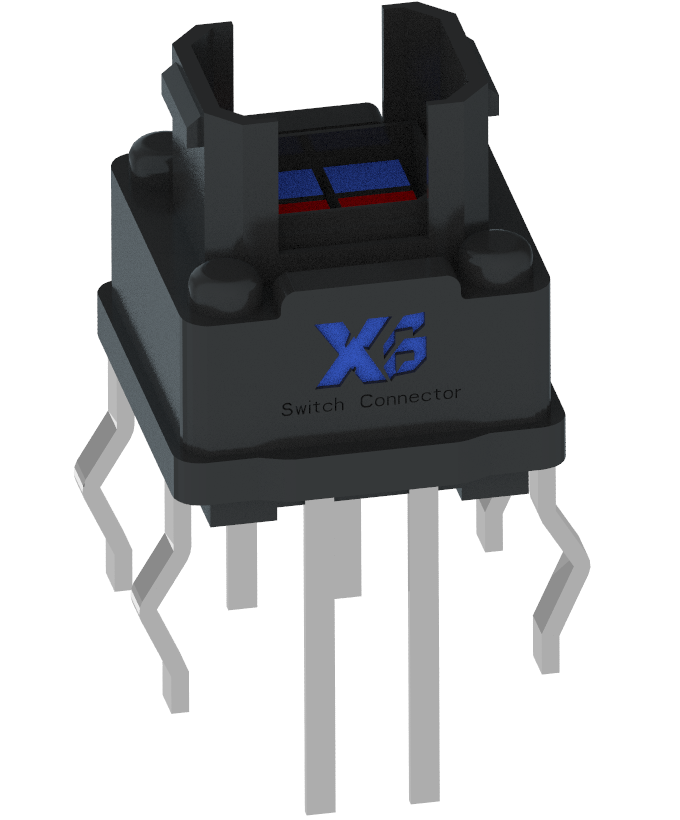

XB-TM-010-M1-RBL 3D Zeichnungen		Doppelfarbiges Licht mit Licht Touch Schalter direkt eingefügt 6.4X7.2X7.0MM/Rot blau Dual Farbe Licht Touch Schalter DIP/Dual Farbe Licht Taste Schalter/Dual Farbe Licht vertikale Taste Schalter Rot blaue LED		Normal	7-15 Tage	0.3g	1000	5000	1000	Unddarf Xibang	Beratung

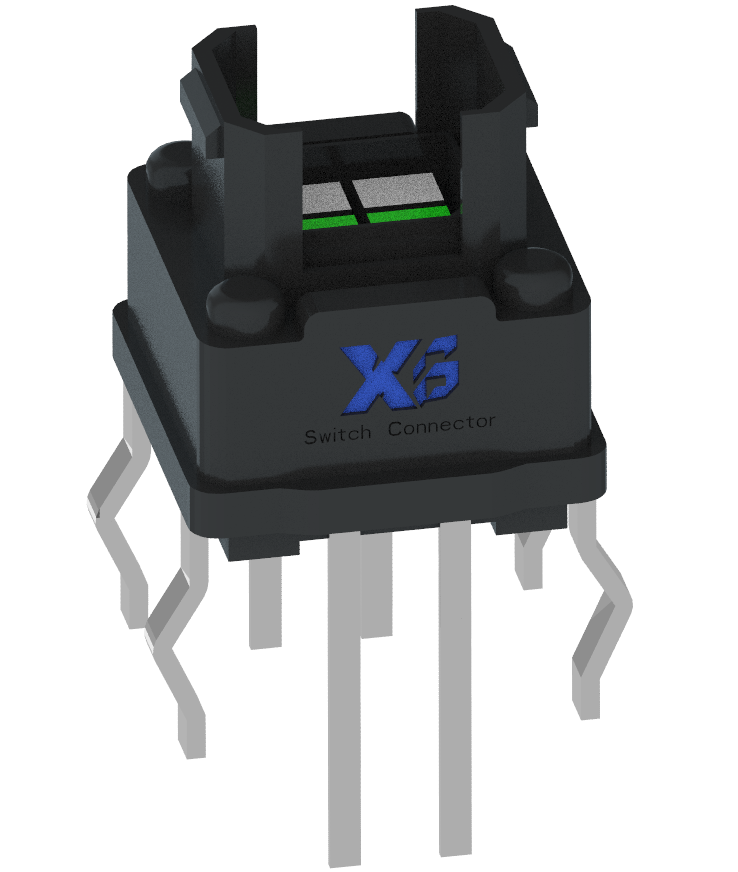

XB-TM-010-M1-RBL-X 3D Zeichnungen		Mini-Licht-Touch-Schalter direkt eingefügt 6.4X7.2X7.0MM/weißer grüner Dual-Farbe-Licht-Touch-Schalter DIP/Dual-Farbe-Licht-Taste Schalter/Dual-Farbe Licht vertikaler Knopf Schalter weiße grüne LED		Normal	7-15 Tage	0.3g	1000	5000	1000	Unddarf Xibang	Beratung

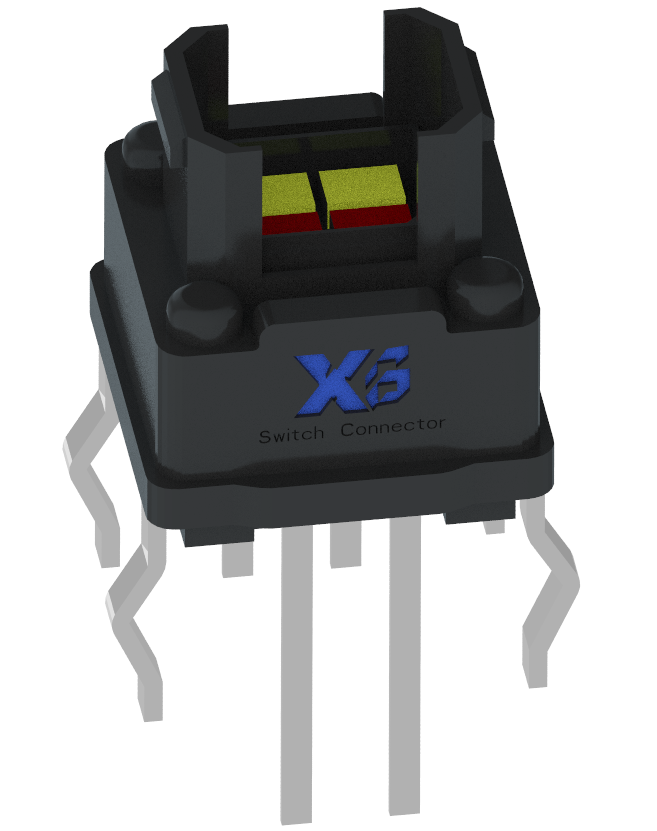

XB-TM-010-M1-RBL-XX 3D Zeichnungen		Lichttastenschalter mit gelbem Licht und rotem Licht direkt eingefügt 6.4X7.2X7.0MM/gelber roter zweifarbiger Lichttastenschalter DIP/Lichttastenschalter zweifarbiges Licht rot gelb/zweifarbiger vertikaler Tastenschalter rotgelber LED		Normal	7-15 Tage	0.3g	1000	5000	1000	Unddarf Xibang	Beratung
XB-TM-010-M1-RBL-XXX 3D Zeichnungen		Dual Farbe Licht Touch Schalter Plug-in 6.4X7.2X7.0MM/Gelb blau Dual Farbe Licht Touch Schalter DIP/Dual Farbe Streifen Licht Taste Schalter Schalter Gelb Licht/Dual Farbe Licht vertikale Taste Schalter Gelb blaue LED		Normal	7-15 Tage	0.3g	1000	5000	1000	Unddarf Xibang	Beratung
XB-TM-010-M1-RBL-XXXX 3D Zeichnungen		Doppelfarbiges Licht mit hellem Berührungsschalter weißes Licht rotes Licht 6.4X7.2X7.0MM/weißes rotes Doppelfarbiges Licht-Berührungsschalter DIP/zweifarbiges Licht-Tastenschalter weiß+rot LED/zweifarbiges Licht vertikaler Tastenschalter rot und weiß LED		Normal	7-15 Tage	0.3g	1000	5000	1000	Unddarf Xibang	Beratung
XB-TM-010-M1-RBL-XXXXX 3D Zeichnungen		Heller Berührungsschalter gelb grünes Doppelfarbenlicht 6.4X7.2X7.0MM/grünes gelbes Licht Berührungsschalter DIP/Doppelfarbenlichttastenschalter gelb grünes Licht/Doppelfarbenlichttastenschalter gelb grüne LED		Normal	7-15 Tage	0.3g	1000	5000	1000	Unddarf Xibang	Beratung

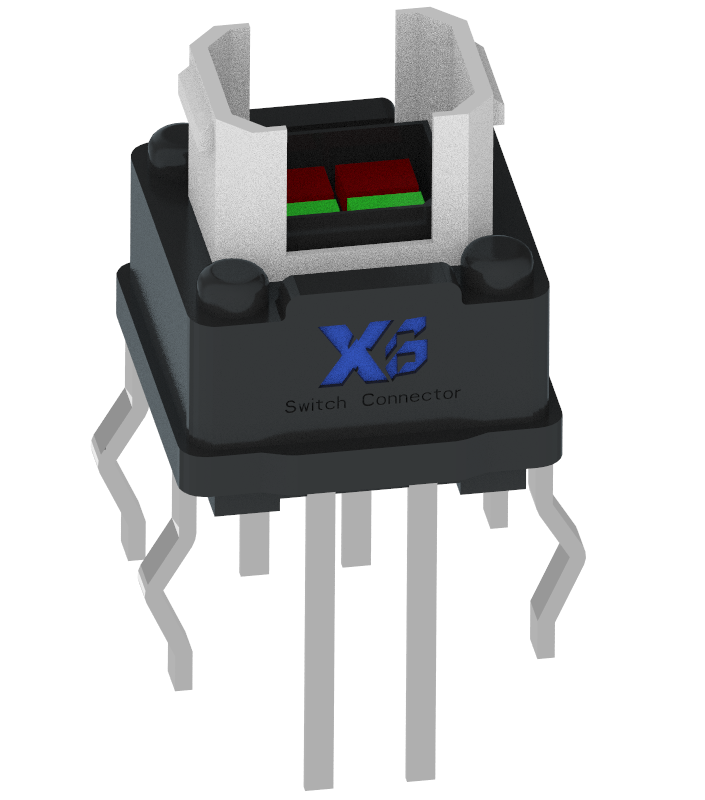

XB-TM-010-M1-RBL-XXXX 3D Zeichnungen		Rotes und grünes Licht Berührungsschalter Dual Farbe Licht 6.4X7.2X7.0MM/rote und grüne Licht Berührungsschalter DIP/Dual Farbe Lichttastenschalter grüne rote LED/Dual Farbe Lichttastenschalter rote grüne LED		Normal	7-15 Tage	0.3g	1000	5000	1000	Unddarf Xibang	Beratung

Merkmale des Produkttyps	1. Mit Lichtschalter	Material:
	2. Beleuchtung	LED Licht
	3. Button	PA66
	4. Schrapnell	SUS
	5. Kunststoffsitz	PA66
	6. Kartenstück	H62-Y1

Technische Indikatoren
1. Verwendung von Temperaturbereichen:		-25℃±85℃
2. Bewertung:		0,3A 30V DC LDE: 12V DC
3. Isolationswiderstand:		100M
4. Spannungsfestigkeit:		250V AC
5. Kontaktwiderstand:		30M
6. Lebensdauer:		100.000 Mal
7. Aktionskraft:		260 ± 50 gf

Strukturelle Merkmale	Betriebsfunktionen:	Aus (an)
	Konfiguration (Pole Wurf):	Monopol-doppelter Wurf
	Anzahl der Aktuatoren:	1

Merkmale des Subjekts	Farbe (LED-Licht):	Rot/blau/gelb/grün/weiß/lila/orange/zweifarbige Licht

Kontakteigenschaften	Klemmensubstrat:	Messing versilbert
	Plattierungsmaterial für Schaltklemmen:	Versilbert/vergoldet

Mechanisches Zubehör	Art der Installation:	Durchgangsloch/Schweißdraht/Schweißplatte
	Einbauwinkel:	Plugins/Patches

Eigenschaften des Gehäuses	Versiegelung des Prozesses	NEIN

Beim Handschweißen	Schweißtemperatur	Max. 350°C
	Schweißzeit	Bis 3s

Reflow-Lötwärmetest	Prüfbedingungen	Leistung
		Der Körper ist nicht verformt und kann mit mechanischen und elektrischen Eigenschaften zufrieden sein
* Temperatur bezieht sich auf die Temperatur auf der Oberfläche der PC-Platine
* Die Dicke der PC-Platine beträgt 1,0 mm
Kein Dentintest
Zusammensetzung: Zink 96,5% Kupfer 3% Silber 0,5%
Anzahl der Reflow-Lötvorgänge: 1

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
