XB-SS-12D11G4-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Schalter > Umschalter > Hochstrom-Kippschalter > Hochstromvorwärts 1P2T

▍Xibang Material Nr.：XB-SS-12D11G4

Produktname: Hochstromgleitschalter Nennstrom: 3A Nennspannung: 125V 250V Kontaktwiderstand: 30M Ω Isolierungswiderstand: 100M Ω

Betriebskraft: 250gf ± 100gf Lebensdauer: 10000mal Schaltkreis: 1P2T Schaltgetriebe: zweiter Gang Grifflänge: 2-10mm

Schweißtemperatur: 260 ℃± 10 ℃, Spannungswiderstand: 500V, Hub: 2.4mm, Installationsmethode: Steckerprodukt Zertifizierung: ROHS

3D Datei und Zeichnungen

3D DateiXB-SS-12D11G (1) SpezifikationXB-SS-12D11G- 3D DateiXB-SS-12D11G (1) SpezifikationXB-SS-12D11G- 3D DateiXB-SS-12D11G (1) SpezifikationXB-SS-12D11G- 3D DateiXB-SS-12D11G (1) SpezifikationXB-SS-12D11G- 3D DateiXB-SS-12D11G (1) SpezifikationXB-SS-12D11G- 3D DateiXB-SS-12D11G (1) SpezifikationXB-SS-12D11G-

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb

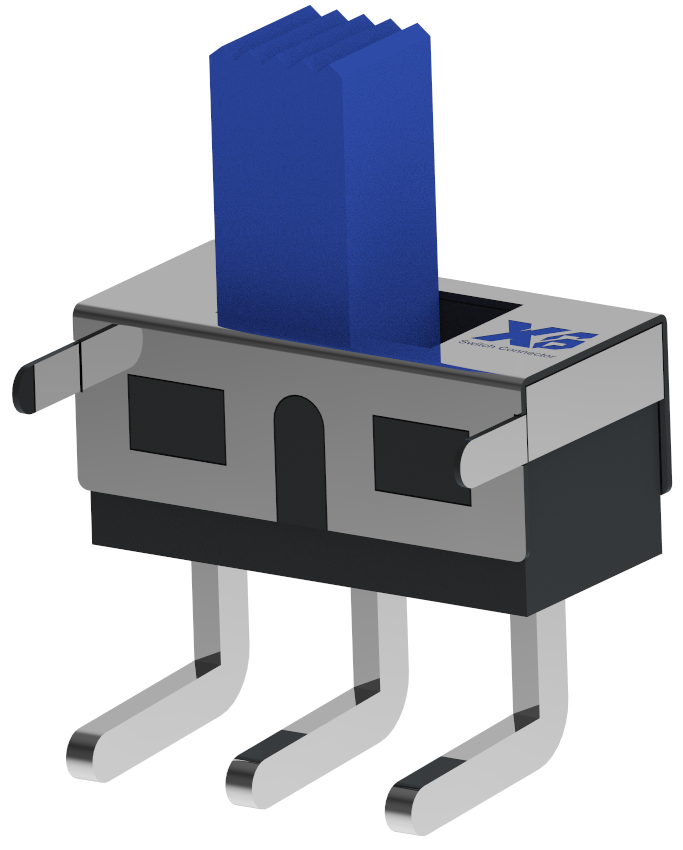

XB-SS-12D11G4 3D Zeichnungen		Seitenverschiebungsschalter mit 90 Grad Biegefuß 13.5X6.6X6.3MM/Seitenverschiebungsschalter mit zwei Positionen 13.5.6.6 Anschluss 6.3MM/Seitenverschiebungsschalter horizontaler 2-Position Schiebeschalter 3A 125V AC		Normal	4-7 Tage	0,5g	1000	10000	10000	Unddarf Xibang	Beratung

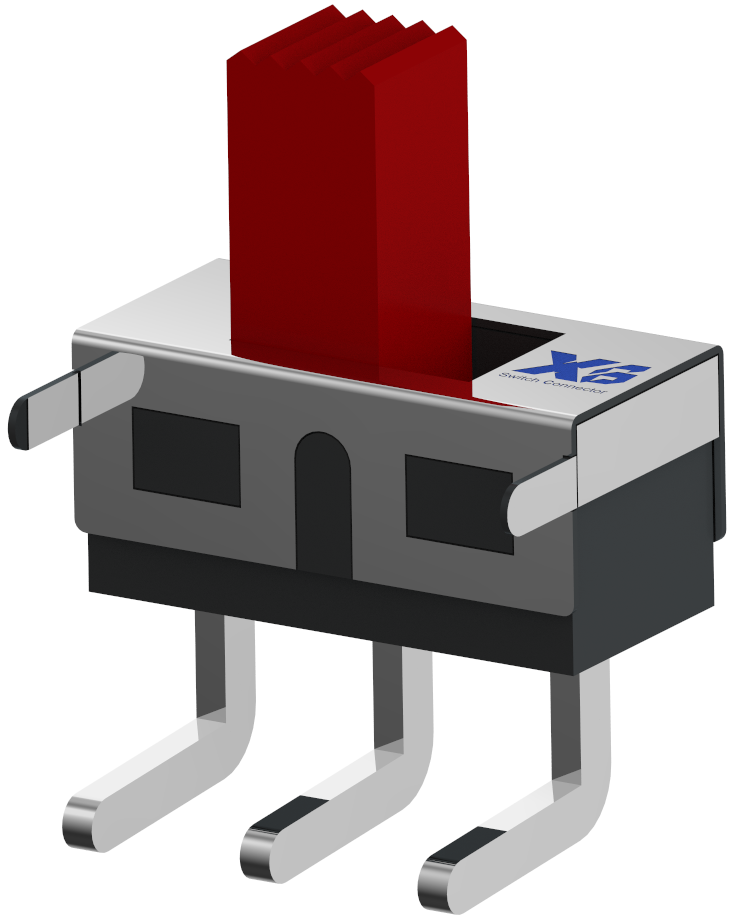

XB-SS-12D11G5 3D Zeichnungen		Seitenverschiebungs-2-Gang-Leistungsschalter mit 90-Grad-Biegefuß 13.5X6.6X6.3MM/Seitenverschiebungs-High-Power-Schiebeschalter mit 2-Position-drei-Pin-13.5.6-Teil 6.3MM/Seitenverschiebungs-2-Gang-Kippschalter mit 90-Grad-Biegefuß 3A 125V AC		Normal	4-7 Tage	0,5g	1000	10000	10000	Unddarf Xibang	Beratung

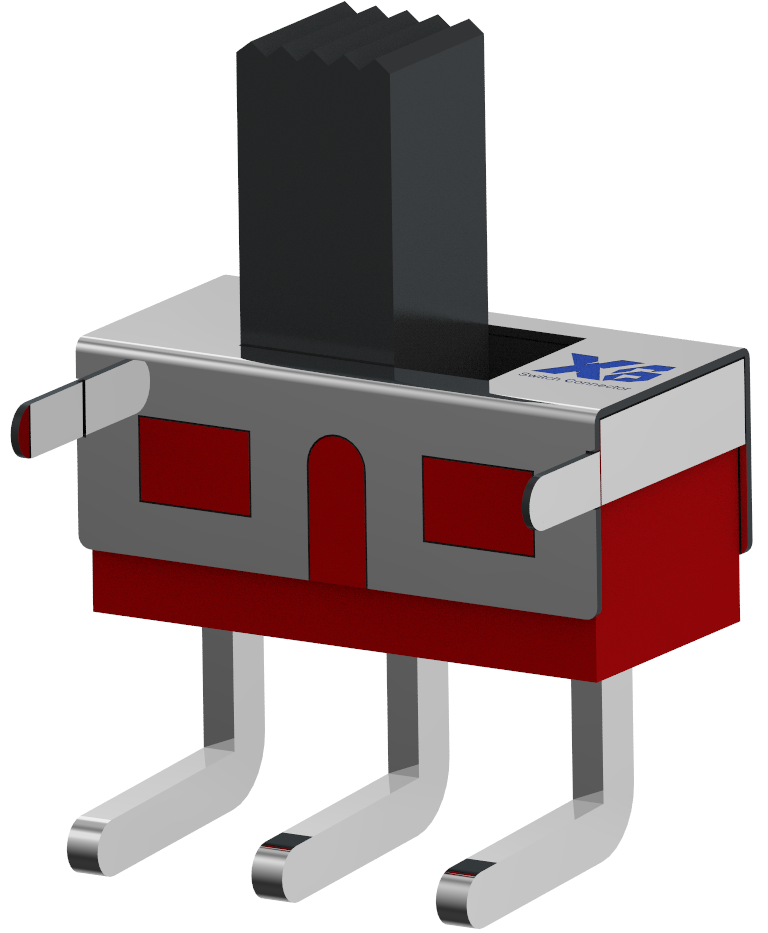

XB-SS-12D11G6 3D Zeichnungen		Biegen Fuß 90 Grad Hochstrom Kippschalter 13.5X6.6X6.3MM/High-Power Schiebeschalter Zweiter Gang Seitenschaltung 13.5.6.6 Eingang 6.3MM/Seitenschaltung 2-Position Kippschalter 3A 125V AC		Normal	4-7 Tage	0,5g	1000	10000	10000	Unddarf Xibang	Beratung

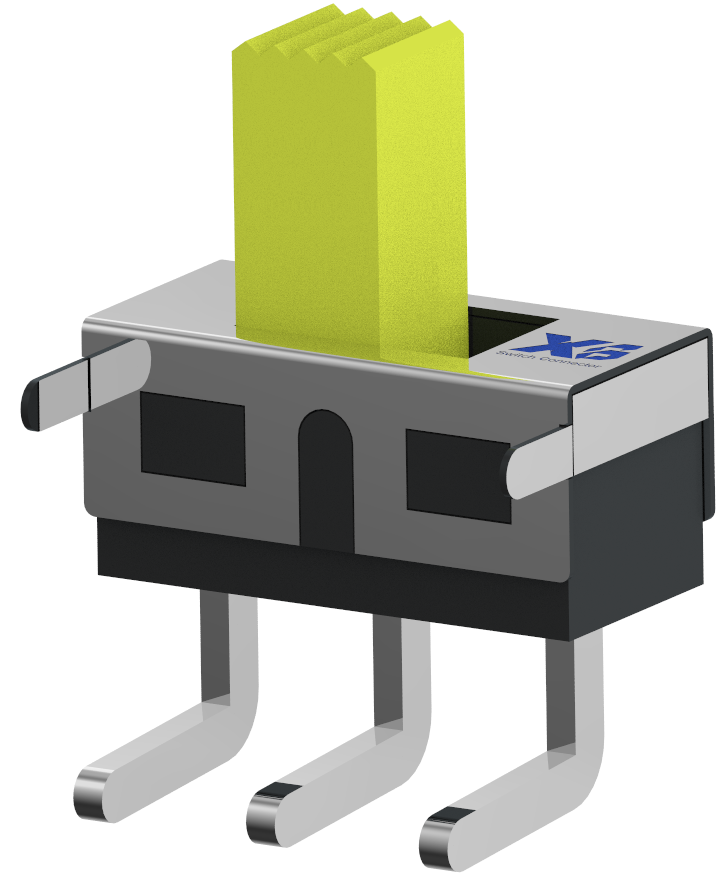

XB-SS-12D11G7 3D Zeichnungen		Hochstrom 2-stufiger vertikaler Schalter mit gebogenen Füßen bei 90 Grad 13.5X6.6X6.3MM/Seitenwahlschalter Hochleistungsschiebetschalter ONOFF 13.5 Gang 6.6 Anschluss 6.3MM/Hochleistungswahlschalter 2-Position Seitenstecker/Seitenwahlschalter 2-Gang Schalter 3A		Normal	4-7 Tage	0,5g	1000	10000	10000	Unddarf Xibang	Beratung

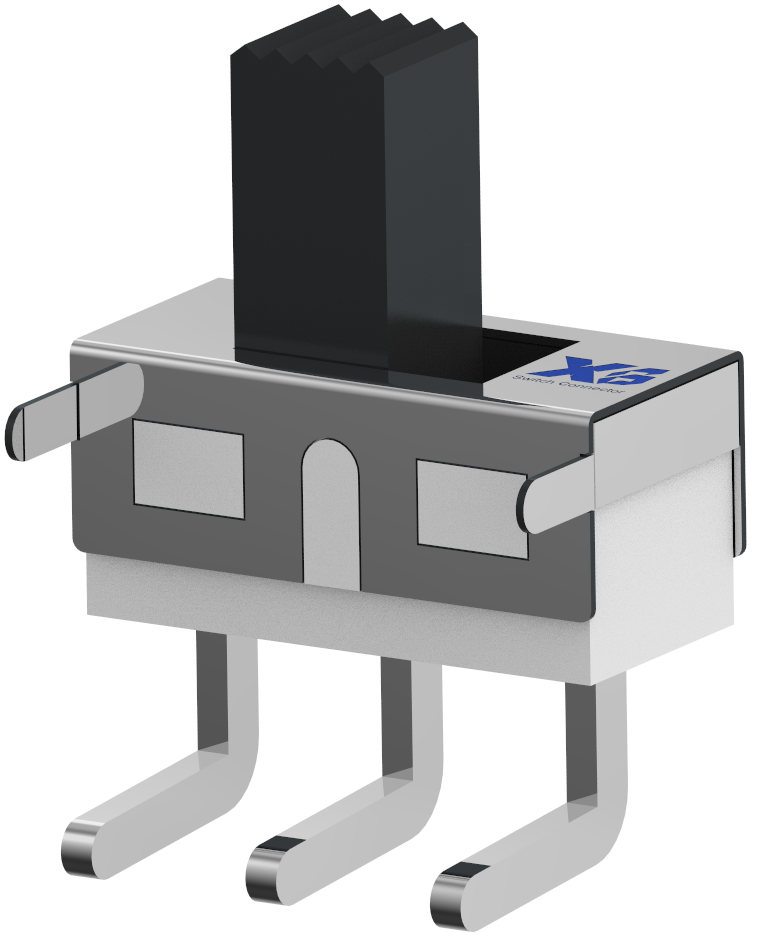

XB-SS-12D11G8 3D Zeichnungen		Seitenverschiebung Zwei Position Kippschalter mit einem gebogenen Fuß von 90 Grad 13.5X6.6X6.3MM/Seitenverschiebung High Power Zwei Position Schiebeschalter 13.5 Seite 6.6 Stück 6.3MM/Seitenverschiebung Hochstrom Zwei Position Schiebeschalter H: 2-10MM		Normal	4-7 Tage	0,5g	1000	10000	10000	Unddarf Xibang	Beratung
XB-SS-12D11G9 3D Zeichnungen		Hochstrom-Seite-Kippschalter mit einem gebogenen Fuß von 90 Grad 13.5X6.6X6.3MM/Seite Kippschalter hoher Leistung 2.Gang H2.0-10mm/Hochstromschalter 13.5,6,6,3MM/Seite Kippschalter horizontal 2-stufig Schiebeschalter 3A 125V AC		Normal	4-7 Tage	0,5g	1000	10000	10000	Unddarf Xibang	Beratung

Produktmaterial	1.Hochstrom-Schiebeschalter	PA66 POM
	2.Abdeckung	SUS verzinnt
	3.Base	PA66 POM
	4. Kontaktfeder	Berylliumkupfer
	5.Terminal	Messing(0,30t) ag überzogen

	Betriebstemperaturbereich	-40℃ bis 85℃
	Höchstleistung (Widerstandslast)	0.3A 4V DC
	Mindestleistung (Widerstandslast)	50A 3V DC

Elektrische Leistung	Widerstandsspannung	500V AC für eine Minute
	Isolationswiderstand	100MΩ min. 500V DC
	Kontaktwiderstand (im Anfangsstadium/nach der Lebensdauer)	70mΩ max./130mΩ max.

Haltbarkeit	Keine Lebensdauer	10.000 Zyklen 100mΩ max.
	Lebensdauer (maximale Nennlast)	10.000 Zyklen 130mΩ max.

Umweltbeständigkeit	Kältebeständigkeit	-20℃ 500h
	Hitzebeständigkeit	85℃ 500h
	Feuchtigkeitsbeständigkeit	60℃, 90 bis 95%RH 500h

Schweißbedingungen
Beim Tauchschweißen	Vorwärmtemperatur	100℃
	Vorwärmtemperatur	60er Jahre max.
	Schweißtemperatur	260±5℃
	Tauchzeit des Schweißens	3±1s

Beim manuellen Schweißen	Schweißtemperatur	350±10℃
	Schweißzeit	4s max.

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
