LEDコネクタの一般的な問題と解決策

I. LEDコネクタの概要

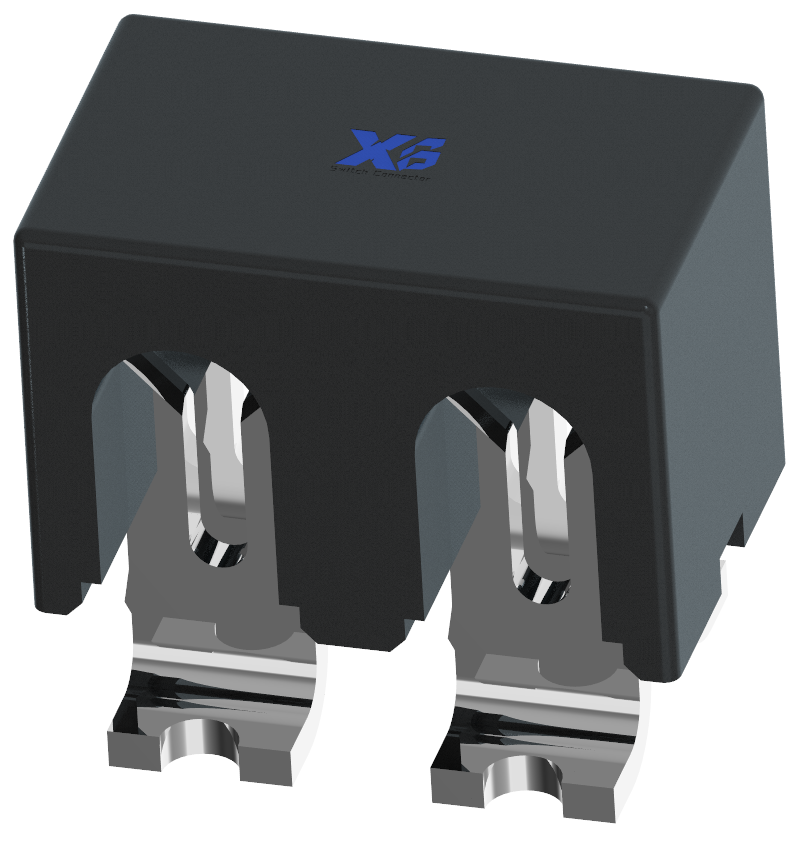

LEDコネクタは、LED照明システムにおける電気的接続と機械的固定を実現する重要な部品です。その性能は、システムの安定性、寿命、安全性に直接影響します。その主要なパラメータは、以下の3つのカテゴリーに分類されます。

電気的性能：接触抵抗、定格電流／電圧、絶縁抵抗、耐電圧レベルなど。

機械的性能：挿抜回数、挿抜力、振動／衝撃耐性、接触保持力など。

環境適応性：温度範囲、保護等級（IP）、耐腐食性（塩水噴霧試験など）など。

以下では、実際のアプリケーションシナリオに基づいて、一般的な問題と解決策、および関連するパラメータ選定基準を分析します。

II. 一般的な問題の分類と解決策

(I) 電気的接触不良

1. 接触抵抗が高すぎるため、発熱が発生する

現象：コネクタの局所的な温度上昇が異常で、LEDライトがちらついたり、明るさが低下したりする。

原因：

接点の酸化（特に銅合金がめっきされていない場合）。

ピン/ソケット公差の不整合および接触圧不足。

長期過負荷による材料疲労。

解決策：

材料の最適化：金めっきまたは銀めっきの接点を使用します（接触抵抗≤5mΩ、IEC 60512-2に準拠）。

構造設計：接触圧≥0.5Nを確保するために、弾性接点構造（双曲ジャックなど）を使用します。

負荷適合：LEDモジュールの電流値に応じてコネクタの定格電流を選択します（20%の余裕を持たせることを推奨します）。

2. 絶縁不良による短絡

現象：回路導通異常、ヒューズ断、またはPCB焼損。

原因：

絶縁材料の耐熱性が不十分（125℃を超える長期使用により変形が発生するなど）。

沿面距離不足（高湿度環境で故障しやすい）。

解決策：

材質の改善：耐熱性エンジニアリングプラスチック（LCP、PPS、UL 94 V-0難燃グレードなど）を使用します。

間隔設計：IEC 60664-1規格によると、220Vシステムの沿面距離は3.2mm以上です。

（II）機械構造の不具合

1. 挿抜回数不足により、インターフェースが緩む

現象：コネクタの挿抜後に接触不良が発生し、頻繁に位置調整が必要になる。

原因：

挿抜寿命が公称値よりも短い（例：粗悪なコネクタの公称挿抜寿命は500回ですが、実際の試験では200回未満）。

ロック機構の設計に欠陥がある（例：バックルが壊れやすい）。

解決策：

寿命検証：MIL-STD-1344試験（挿抜回数1000回以上）に合格したコネクタを選択してください。

ロック機構の最適化：二重ロック（例：プッシュプル＋ねじ込み固定）または金属スプリング構造を採用してください。

2. 振動環境下での接点断線

現象：車載照明や産業用照明でLEDが頻繁に消灯する。

原因：

振動試験（例：周波数10～2000Hz、加速度5G）に不合格。

端子保持力が不十分（規格では40N以上が必要）。

解決策：

耐振動設計：スプリングエジェクタピンまたは圧着端子付きの端子を選択してください。

試験検証：ISO 16750-3に準拠したランダム振動試験を実施してください。

(III) 環境適応性の不足

1. 高湿度環境による腐食

現象：接触面の錆、抵抗値の上昇、または短絡。

原因：

保護レベルが不十分（IP54でも耐水圧が不十分な場合など）。

塩水噴霧試験に合格しない（48時間後に白錆が発生するなど）。

解決策：

シーリング設計：シリコンシーリングリング＋防水接着剤ポッティング（IP68レベル）を使用。

表面保護：接点めっき厚さ ≥ 0.76μm（ASTM B488準拠）。

2. 高温環境による材料の劣化

現象：シェルの変形と絶縁性能の低下。

原因：

動作温度が材料のTg値を超える（一般的なPA66のTgは70℃）。

長期にわたる熱サイクルにより応力割れが発生する。

解決策：

耐高温材料：PEEK（Tg=143℃）またはセラミック充填複合材料を使用。

放熱設計：金属製ヒートシンクまたは熱伝導チャネルを追加します。

(IV) 設置およびメンテナンスの問題

1. 配線ミスにより極性反転が発生します。

現象：LEDモジュールが点灯しない、またはドライバチップが破損します。

原因：

コネクタがフールプルーフ設計を採用していません（非対称プラグなど）。

ラインシーケンスの識別が明確ではありません（色/記号マーキングがないなど）。

解決策：

誤挿入防止設計：キー溝、オフセットピン、または色分け（IEC 60320に準拠）。

トレーニングの強化：設置マニュアルに明確な配線図と警告表示を記載します。

2. 現場での圧着不良により断線が発生します。

現象：ケーブルが端子から外れ、接触抵抗が変動します。

原因：

圧着工具が適合していません（非標準端子にユニバーサルジョーを使用しているなど）。

電線径が端子仕様と一致していません（例：0.5mm²の電線を誤って1.5mm²の端子に使用）。

解決策：

専用工具：圧力調整式圧着ペンチ（圧力範囲：100～300N）を装備。

工程仕様：IPC/WHMA-A-620ケーブルアセンブリ規格に準拠。

3. 主要パラメータ選定ガイド

(I) 電気的性能パラメータの適合

パラメータ 要件 試験規格

定格電流 LEDの最大動作電流の1.2倍以上 UL 1977

接触抵抗 10mΩ以下 (DC 1A試験) IEC 60512-2

絶縁耐力 1500V/分 (一次側-二次側) IEC 60664-1

(II) 機械的性能パラメータの検証

パラメータ 標準値 試験方法

挿入力 挿入力 30N以下、引抜力 10N以上 EIA-364-13

機械的寿命 500回以上 (産業用グレード) MIL-STD-1344

端子保持力 50N以上 (電線径 1.0mm²) IEC 60512-4

(III) 環境パラメータの適合

条件 推奨レベル 適用シナリオ

温度範囲 -40℃～+125℃ 車両照明

保護IP67/IP69K 屋外照明レベル

塩水噴霧試験 96時間 沿岸地域における腐食なし
