XB-PS-102B-4P-S-X-X-X-Dongguan xibang Electronics Co., Ltd.

| Centre de produits > Switch > Interrupteur à bouton poussoir

Scan code to browse

Fichier 3DXB-PS-102B-4P-S Caractéristiques规格书

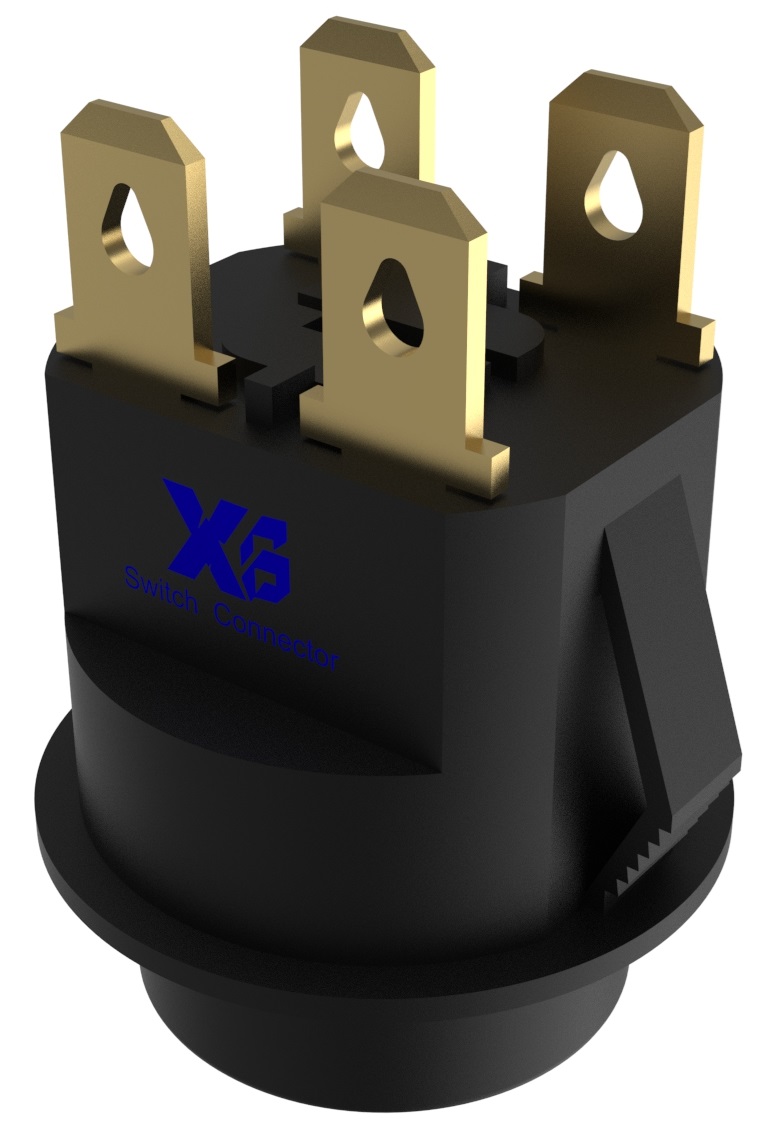

▍Numéro de matériel Xibang：XB-PS-102B-4P-S-X-X-X

Nom du produit: commutateur à bouton - poussoir courant nominal: 10A / 16A AC Tension nominale: 125V / 250V AC résistance de contact: 30mΩ

Résistance d'isolation: 100mΩ durée de vie: 10000 cycles fonction de commutation: auto - verrouillage / sans circuit de verrouillage: normalement ouvert / normalement fermé

Méthode d'installation: insert vertical température de soudage: 250 ± 5 ℃ résistance à la tension: 1500v AC produit conforme à: ROHS

Fichier 3D et dessins

Fichier 3DXB-PS-102B-4P-S Caractéristiques规格书

Informations sur le numéro de pièce
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-PS-102B-4P-S-X-X-X 3D Dessin		19.7 * 20.7 * 16.8mm interrupteur à bouton - poussoir à courant élevé 16A 250V AC / alimentation interrupteur autobloquant diamètre extérieur 22.9mm / AC interrupteur à bouton - poussoir on off / interrupteur à courant élevé 16A 125V AC		Normale	4 ~ 7 jours	0.000	500	50000	10000	Pas de concurrence	Consult

Matériau du produit	1. Interrupteur à bouton-poussoir	Matériaux
	2. Boutons	PA66
	3. Crochet	SUS
	4. Plaque de base	PA66
	5. Enveloppe extérieure	PA66
	6. Terminaux	Laiton argenté
	7. Pont de contact	Laiton argenté

	Plage de température d'utilisation	-10℃±105℃
	Force opérationnelle	9N ~ 13N
	Puissance maximale (charge de résistance)	10A/15A 250V AC
	Cote minimale (charge de résistance)	3 A/5A/7A 125V AC

Propriétés électriques	Tension de résistance	1500V AC
	Résistance d'isolement	100 MΩ min. 500 V DC
	Résistance de contact (initiale/après la durée de vie)	30mΩ max

Énergie de durabilité	Durée de vie sans charge	10 000 fois 100 mΩ max.
	Durée de vie de la charge (charge nominale maximale)	10 000 fois 100 mΩ max.

Résistance à l'environnement	Résistance au froid	20 ± 2 °C 96h
	Résistance à la chaleur	105 ± 2 ºC 96h
	Résistance à l'humidité	40 ºC ± 2 ºC 90 ~ 95% HR 96h

Conditions de soudage automatique	Température de préchauffage	-
	Temps de préchauffage	-
	Température de soudage	250±5℃
	Temps de soudage	3 ± 0,5 s

Conditions de soudage manuel	Température de soudage	300℃±10℃
	Temps de soudage	3 ± 0,5 s
	Puissance du fer à souder	60 W
